        电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别多根缆中欲寻找的某根电缆；具有判别电缆准确、快速、操作简单、应用范围广等特点。它在电缆施工及维护工作中具有重要的意义。DFDS-H带电电缆识别仪是我司根据电力行业的需要而研制的一种识别电缆的专用电缆识别仪器，该带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆，该带电电缆识别仪具有判别电缆准确（方向及幅度的双重判别）、快速、操作简单、应用范围广等特点，DFDS-H带电电缆识别仪是目前国内同类仪器中技术最先进、性能最优越的新型仪器。

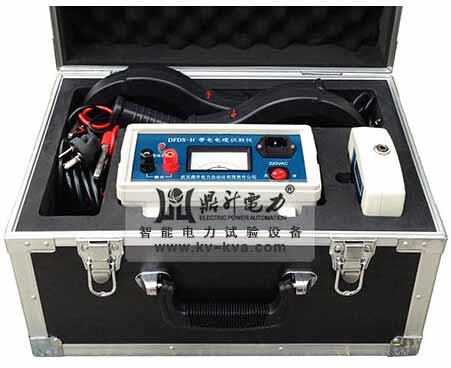

        DFDS-H带电电缆识别仪同时满足不带电识别仪的所有功能，组成部分由信号发生器和接收识别钳及指示表三部分组成，用接收识别钳信号检测器时其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆，DFDS-H带电电缆识别仪由于有了方向及大小的双重判别使得该电缆识别仪的识别准确率达到了100%。DFDS-H带电电缆识别仪是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。
        DFDS-H带电电缆识别仪的操作步骤：
        1.接发射源：
        将发射卡钳A的红、黑两个接线插头插在发射源对应的两个红、黑接线柱上，将发射卡钳A卡在被识别电缆上。发射卡钳A上的箭头指向电缆终端。被识别电缆两端应可靠接地，对于不运行的电缆，也可以用发射卡钳在不运行电缆上耦合信号进行识别，但要求电缆两端可靠接地外，还要将两端的芯线可靠接地。
        2.打开发射源和接收机电源开关核对方向：
        在距发射卡钳两米以外的被识别电缆上，将接收卡钳B卡住该电缆，其卡钳上的箭头一定要指向电缆终端。然后核对电流方向和测试连接方向。此时接收机电流表指针一定是向右偏转，同时有声光提示。如图所示。如果将接收卡钳B的箭头指向发射源端，将不会有声光提示，而且电流表头指针向左偏转。记住接收卡钳表头偏转方向。
        3.识别：
        在识别点，用接收卡钳B对各条电缆进行识别。在进行识别时，一定要将接收卡钳上的箭头始终指向电缆的终端方向，逐条电缆进行卡测。在被识别电缆上，接收机电流表头指针一定是向右偏转，同时声光报警提示。而在其余电缆上，接收机电流表头指针一定是向左偏转，没有声光报警提示。接收机电流表头指针向右偏转，同时声光报警提示的，就是要寻找和识别的那条电缆。这个测试结果具有唯一性。也就是说，该电缆沟里无论有多少条电缆，当用接收卡钳B对各条电缆进行识别时只有一条电缆（要寻找和识别的电缆）上的接收机电流表头指针是向右偏转，同时声光报警提示的。
