带电电缆查找仪的工作原理

电力技术来源：产品技术部发布时间：2014-12-03 00:00:00 阅读量：975 次

摘要：电缆刺扎器 电缆故障测试仪

带电电缆查找仪的工作原理，鼎升电力技术《带电电缆查找仪的工作原理》、带电电缆识别仪使用方法及电缆刺扎器，带电电缆查找仪的工作原理来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是带电电缆识别仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别多根缆中欲寻找的某根电缆；具有判别电缆准确、快速、操作简单、应用范围广等特点。它在电缆施工及维护工作中具有重要的意义。DFDS-H带电电缆识别仪是我司根据电力行业的需要而研制的一种识别电缆的专用电缆识别仪器，该带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆，该带电电缆识别仪具有判别电缆准确（方向及幅度的双重判别）、快速、操作简单、应用范围广等特点，DFDS-H带电电缆识别仪是目前国内同类仪器中技术最先进、性能最优越的新型仪器。

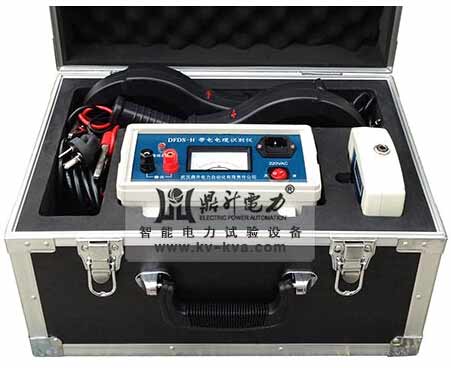

        DFDS-H带电电缆识别仪同时满足不带电识别仪的所有功能，组成部分由信号发生器和接收识别钳及指示表三部分组成，用接收识别钳信号检测器时其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆，DFDS-H带电电缆识别仪由于有了方向及大小的双重判别使得该电缆识别仪的识别准确率达到了100%。DFDS-H带电电缆识别仪是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。
        DFDS-H带电电缆识别仪的工作原理：
        由于正在运行的带电电缆不允许破坏任何接地线等连接线，也不允许将识别仪发射机的输出信号直接加在带有高压电的电缆相线上。带电电缆识别，需要解决两个难题，一是电缆识别信号如何耦合到电缆上的问题；二是耦合上去的信号一般比较小，而运行电缆可能存在50HZ不平衡电流、感应的50Hz干扰电流，电缆的分布电容电流等构成的50Hz工频电磁干扰，高灵敏度接收卡钳就存在如何抗50Hz工频干扰问题。
        鼎升电力研制的DFDS-H带电电缆识别仪，发射和接收采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。在发射卡钳上发射平均值为0 的相位编码信号，接收卡钳中的单片机，对接收的信号经过硬件和如软件的滤波后，再进行相位识别，当接收卡钳按照电流方向卡电缆时，被识别的电缆电流表右偏，同时伴有声光指示。而其它的电缆电流方向与被识别电缆的电流方向相反，其电流表指针左偏。没有声光指示。这就体现了被识别的目标电缆的唯一性。很容易将被识别电缆从多根电缆中区别开来。又由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，从原理上讲，识别的电缆不受被识别电缆长度的限制。
