变频互感器综合测试仪四端法接线的测量原理

电力技术来源：产品技术部发布时间：2014-07-23 00:00:00 阅读量：1287 次

摘要：

变频互感器综合测试仪四端法接线的测量原理，鼎升电力技术《变频互感器综合测试仪四端法接线的测量原理》、使用方法及，变频互感器综合测试仪四端法接线的测量原理来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

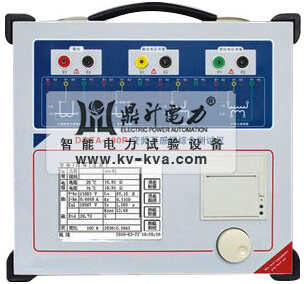

        DGFA-100P变频互感器综合测试仪是在鼎升电力开发的、广受赞誉并大量应用的互感器多功能全自动综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。变频互感器综合测试仪采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，DGFA-100P变频互感器综合测试仪是电力行业用于互感器的专业测试仪器。
        变频互感器综合测试仪四端法接线的测量原理：

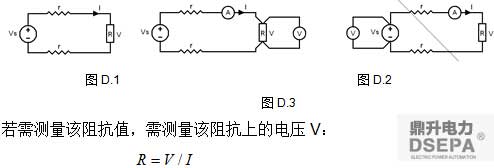

        施加输出一个电压源信号Vs到一个阻抗R上，将产生一电流I，如图D.1。

        由于从电压源到被测阻抗有一段导线，导线有电阻r，导致V=Vs，所以若要精确测量阻抗R，不可以简单地用电源电压Vs代替V。
        阻抗R的测量电路应采用图D.2 的接线方法，测量电压的电压表必须单独用导线从R两端连线才能精确测量R的电压值V。因R两端是采用4根导线接线，故称为4端法接线。图D.3的接线方法是错误的。

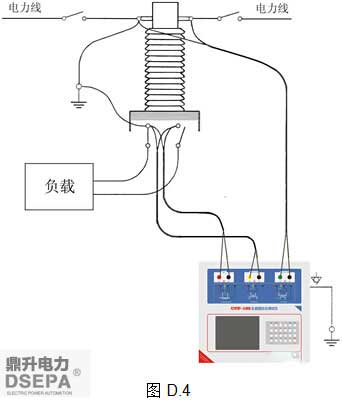

        采用测量互感器的电阻、变比、励磁时，需采用4端法接线，如图D.4。

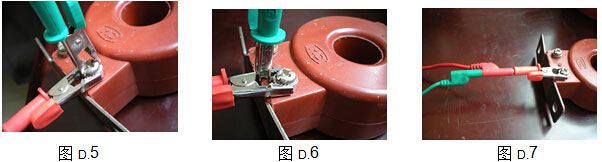

四端法接线必须注意被测绕组的端子接法。图D.5的接法是正确接法，图D.6、7均是错误接法。
