电缆识别仪技术原理和使用方法

返回 打印

电力技术来源：鼎升电力   发布时间：2018-05-29 10:32:52   阅读量：624 次
摘要：电缆故障测试仪  电缆识别仪使用方法

电缆识别仪技术原理和使用方法，鼎升电力技术《电缆识别仪技术原理和使用方法》、电缆识别仪使用方法及电缆故障测试仪，电缆识别仪技术原理和使用方法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是电缆识别仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

电缆识别仪与电缆故障测试仪的区别

之前有客户问我，电缆识别仪和电缆故障测试仪是不是也能对电缆进行识别，我想这个用户可能是用过了电缆故障测试仪的路径查找功能，感觉找路径也非常适合电缆识别功能，其实，是错的，首先你要区分，电缆识别仪是识别电缆功能，电缆故障测试仪是查找路径功能，原理上基本相通，功能和使用方法上有很大的差异，比如，电缆故障测试仪测量必须在停电状态，而电缆识别仪是可以带电测量；电缆识别仪可以准确的识别某一根电缆，而电缆故障测试仪只能是准确的路径方向，今天，我们讲一讲电缆识别仪技术原理和电缆识别仪的使用方法。

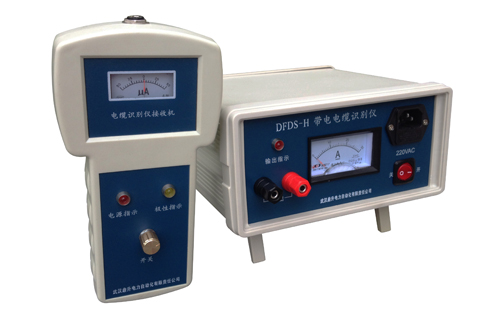

电缆识别仪图片

电缆识别仪技术原理

首先被识别的电缆需要在远端接地，发生器将周期性的单极性电压脉冲馈入要识别的电缆中，流出的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反，除了电流方向差异外，电流幅度也是一识别特征，流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大，接收机探测流过电缆的电流方向及大小，产生的磁场在传感器的线圈中感应出电压，该电压极性由电流方向和传感器线圈的方向决定，传感器线圈中感应的电压在表头中显示测量的结果。

电缆识别仪原理接线图

电缆识别仪使用方法

1.设置测试回路

为保证仪器的正常使用，应注意设置测试回路。

将红色输出插孔与要识别的电缆的芯线相连，将黑色输出插孔与地相连，将电缆芯线在远端与地相连。

2.仪器校准

校准接收机时，要在始端处用传感器卡住电缆（接近发生器），箭头指向电流方向，即指向电缆远端，然后在需要检测处用相同的接收灵敏度进行检测，用传感器将每一根电缆都卡一遍，箭头方向指向电缆远端，当卡住需要识别的电缆时，接收机表头显示读数为4-6格，且向右偏摆，所有其它电缆要么没有读数，要么读数极小且电流方向相反，即向左偏摆。

电缆识别仪使用对象和方法

鼎升电力需要提醒用户的是，电缆识别仪仅仅只是对电缆进行识别的功能，如果您还需要对电缆进行操作，根据电力试验标准，还必须用电缆刺扎器对识别的电缆进行刺扎接地，未接地前请勿随意用手工锯等操作。

以上就是鼎升电力关于“电缆识别仪技术原理和使用方法”的相关问题， 如果您有相关的疑惑可以给我们提问（027-87180938），我们及时问您解答！
