抗干扰介损测试仪试验时如何接线？

电力技术来源：产品技术部发布时间：2014-11-18 00:00:00 阅读量：1026 次

摘要：异频介损测试仪 变比测试仪

抗干扰介损测试仪试验时如何接线？，鼎升电力技术《抗干扰介损测试仪试验时如何接线？》、全自动抗干扰介损测试仪使用方法及异频介损测试仪，抗干扰介损测试仪试验时如何接线？来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是全自动抗干扰介损测试仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

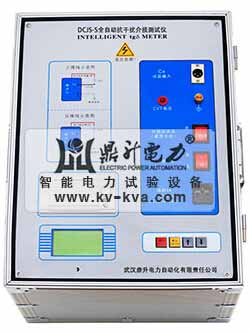

        DCJS-S全自动抗干扰介损测试仪是武汉鼎升电力产品研发部参照最新的行业标准以及电力试验规程规范研发生产的高精度介质损耗测试仪, DCJS-S全自动抗干扰介损测试仪主要适用于发电厂、变电，互感器制造厂家以及电力检修部门，全自动测量各种高压电力设备介损正切值及电容量的高精度仪器，由于采用了变频技术，滤掉了工频现场产生的干扰，保证该仪器在强电场干扰下准确测量仪器采用中文菜单操作界面，微机全自动完成全整个过程的测量。
        DCJS-S全自动抗干扰介损测试仪同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量，可用正、反接线方法测量被试品不接地或直接接地的高压电器设备，DCJS-S全自动抗干扰介损测试仪还可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。
        DCJS-S全自动抗干扰介损测试仪机构部分采用了高压升压变压器，完善的过零合闸、防雷击等安全保护措施，试验过程中输出0.5KV～10kV不同等级的高压，使用过程中操作简单、安全。
        全自动抗干扰介损测试仪如何接线：
        根据被试设备接地情况正确选择正、反接法。
        1.正接法：
        当被试设备的低压测量端或二次端对地绝缘时，采用该方法。
        将红色专用高压电缆从全自动抗干扰介损测试仪后侧的HVx端上引出，高压屏蔽线皮接被试设备高压端。
        将黑色专用低压电缆从全自动抗干扰介损测试仪面板上的Cx端引出，低压芯线接被试设备低压端L（见图11）；低压屏蔽线接被试设备屏蔽端E。（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样，无法测量。
        2.反接法：
        当被试设备的低压测量端或二次端对地无法绝缘，直接接地时，采用该方法。
        将红色专用高压电缆从仪器后侧的HVx端上引出，高压芯线接被试设备高压端；低压端接地(见图12);此时的CX输入线悬空。
        注意：HVx的芯线与屏蔽线严禁短接,否则无取样，无法测量。

        更多DCJS-S全自动抗干扰介损测试仪的详细参数请访问：
        http://www.kv-kva.com/321/

全自动介损测试仪使用注意事项 如何使用抗干扰介损测试仪？

更多技术问题请致电鼎升电力客户服务：400-6698-612，技术部：027-87180938，在线客服：

2239963269
注：如果您对所购买的产品需要做技术引导，您可与我司技术部联系，售后、保修、维修服务中心：/shfw.html
