变压器绕组变形测试仪主要技术参数

电力技术来源：产品技术部发布时间：2014-10-31 00:00:00 阅读量：1033 次

摘要：绕组变形测试仪 变压器综合测试台

变压器绕组变形测试仪主要技术参数，鼎升电力技术《变压器绕组变形测试仪主要技术参数》、变压器绕组变形测试仪使用方法及绕组变形测试仪，变压器绕组变形测试仪主要技术参数来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是变压器绕组变形测试仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

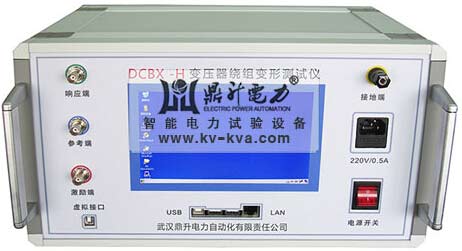

        DCBX-H变压器绕组变形测试仪是根据电力行业标准DL/T911－2004测量变压器的绕组变形的仪器，DCBX-H变压器绕组变形测试仪主要是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器可能发生的绕组变形。根据变压器设计原理，变压器制造完成后，其线圈和内部组成结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数就应该是确定的，因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
        DCBX-H变压器绕组变形测试仪在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆卸的即可完成所有测试，DCBX-H变压器绕组变形测试仪适用于63kV～500kV电力变压器的内部结构故障检测。DCBX-H变压器绕组变形测试仪器具备线形扫频测量和分段扫频测量双系统测量功能，兼容当前国内两种技术的测量模式，其中线形扫频测量扫描频率高达2MHz，对变压器变形情况提供更多的分析，根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
        对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断，当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。DCBX-H变压器绕组变形测试仪由（选配：笔记本电脑）单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。
        DCBX-H变压器绕组变形测试仪主要技术参数：
        1.线性扫描分布
        扫频测量范围：(1kHz)-(2MHz)、2000扫频点、分辨率为1kHz
        2.分段扫频测量分布
        扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；
        (0.5kHz)-(10kHz)、(10kHz)-(100kHz)、(100kHz)-(500kHz)、(500kHz)-(1000kHz)
        3.幅度测量范围: (-100dB)–(+20dB)
        4.幅度测量精度: 0.1dB
        5.扫描频率精度: 0.01%
        6.信号输入阻抗：1MΩ
        7.信号输出阻抗：50Ω
        8.同相测试重复率：99.5%
        9.测量仪器尺寸(长×宽×高)：300×340×120mm3
        10.总体重量:10kg

        更多DCBX-H变压器绕组变形测试仪的详细参数请访问：
        http://www.kv-kva.com/301/
