三倍频感应耐压仪的试验方法

电力技术来源：产品技术部发布时间：2014-10-28 00:00:00 阅读量：1055 次

摘要：三倍频发生器 三倍频感应耐压仪

三倍频感应耐压仪的试验方法，鼎升电力技术《三倍频感应耐压仪的试验方法》、三倍频电源发生器使用方法及三倍频发生器，三倍频感应耐压仪的试验方法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是三倍频电源发生器相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

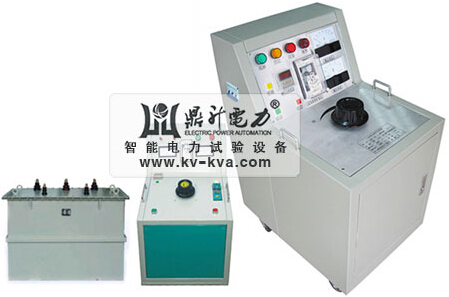

        SFQ系列三倍频电源发生器是依照国家标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》以及DL/T 848.4—2004标准而研发生产的测试仪器，SFQ系列三倍频电源发生器为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，SFQ系列三倍频电源发生器广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验,同时也可作为短时间运行的150Hz电源使用。
        采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三角形的次级绕组中的基波电势（正序向量）的向量和为0，而开口两端应出同相的150Hz三次谐波（零序）。
        SFQ三倍频电源发生器的试验方法：
        1.SFQ系列三倍频电源发生器分单体式和分体式两种，单体式将三倍频部分和控制部分整合在一起，如果要求三倍频额定容量较大则设计为分体式结构。
        2.将试验所需的SFQ三倍频、SFQ控制箱（控制台）、互感器按示意图所示的方法连接好；仔细检查，确保输入、输出、仪表接地线准确无误后，方可通电进行操作。此时三倍频的次级输出即为150Hz的三倍频电源。
        3.接通电源，合上空开，将调压器的手轮旋至零位处，零位开关合上，此时电源指示灯及零位指示灯亮。按下启动按钮，接触器吸合，同时工作指示灯亮，并发出声光报警。
        4.顺时针缓慢均匀旋转调压器的手轮，并密切注视仪表，当升到所需电压值时、应停止旋转，按下计时按钮，耐压时间到即发出声光报警，及时反向旋转手轮，直到调压器回到零位上。
        5.试验完毕后，按下停止按钮，接触器断电，工作指示灯灭，零位指示灯亮，此时调压器断电。
        6.三倍频电源发生器设有过流保护，出厂时按额定输出电源80%整定，于小负载时，应根据负载重新整定，当升压或耐压过程中出现过流或击穿现象时，接触器断电，切断主回路，起到保护作用。
        7.三倍频电源发生器带有多抽头的电抗器，当三倍频发生器带JCCI类型高压串级式电压互感器负载时，其电流由感性为容性，功率因素很低，因此，可在被试验的高压互感器某一绕组上接入可调的电抗器进行电流补偿来提高整个试验回路的功率因素，如图1虚线框所示。

        更多SFQ三倍频电源发生器的详细参数请访问：
        http://www.kv-kva.com/213/

三倍频感应耐压仪是什么设备？ 三倍频发生器试验接线示意图

更多技术问题请致电鼎升电力客户服务：400-6698-612，技术部：027-87180938，在线客服：

2239963269
注：如果您对所购买的产品需要做技术引导，您可与我司技术部联系，售后、保修、维修服务中心：/shfw.html
