DEYX-H数字式三相移相器面板示意图

电力技术来源：产品技术部发布时间：2014-08-25 00:00:00 阅读量：1672 次

摘要：

DEYX-H数字式三相移相器面板示意图，鼎升电力技术《DEYX-H数字式三相移相器面板示意图》、使用方法及，DEYX-H数字式三相移相器面板示意图来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

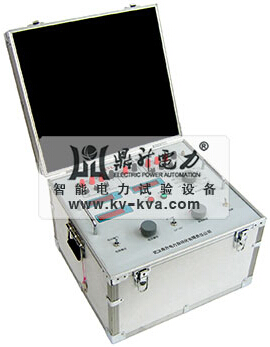

        DEYX-H数字式三相移相器是由变压器式移相器，数字式相位显示仪，电压电流数显表、输出电压调节、移相细调及电源等单元组成注新一代便携式电工仪器，数字式三相移相器将变压器移相技术与数字测量技术进行了有机结合，移相调节精度高，读数准确直观、电压输出可调。数字式三相移相器结构牢固可靠，全密封、携带方便，便于在野外和现场使用。
        数字式三相移相器具有操作方便、体积小、噪音低、输出波形好等特点，数字式三相移相器能满足较高国度的单相及三相交流功率、相位等仪表的测试校验，也能用于电度表的检定装置之中。

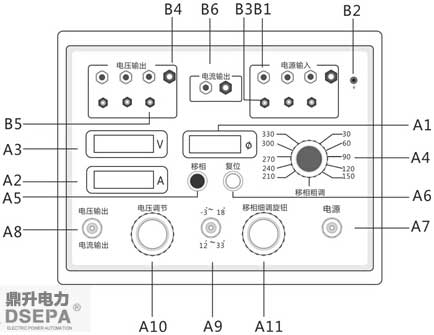

        DEYX-H数字式三相移相器面板示意图：

        A1、移相显示表头，四位数字显示00～3600相角。
        A2、输出Ｖ相负载电流显示表头，3位半数字显示。
        A3、输出间U、W电压显示表头，3位半数字显示。
        A4、移相粗调旋钮，依面极刻度旋转移相。
        A5、相位表头复位键。按此键后可显示移相角度。
        A6、相位表头锁存键。调好移相角度不需变化时，按此键可锁表头数字。
        A7、电源开关，此键可切断或接通整机内部电源。
        A8、输出功能选择开关，开关拨向电压输出则输出三相电压U﹑V﹑W对应输入A、B、C电源移相；开关拨向电流输出则可输出AC 0～20A电流，对应B相输入移相。
        A9、移相细调选择按钮，根据标记可选择-30～180，120～330细调范围。
        A10、输出电压调节旋钮、输出U﹑V﹑W三相由此旋钮一起同步调节，其中U、W之间电压由表头显示0V～380V。
        A11、移相细调旋钮，此旋钮配合A9可实现30º范围移相调节。
        B1、输入三相四线接线柱。
        B2、机壳接地柱。
        B3、F1、F2、F3是分别对应输入C、B、A三相的保险座。
        B4、输出三相四线接线柱。
        B5、F4、F5、F6是分别对应输出W、V、U三相的保险座。
        B6、电流输出接线柱
