如何使用继保检验谐波制动系数？

电力技术来源：产品技术部发布时间：2014-08-25 00:00:00 阅读量：1502 次

摘要：

如何使用继保检验谐波制动系数？，鼎升电力技术《如何使用继保检验谐波制动系数？》、使用方法及，如何使用继保检验谐波制动系数？来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

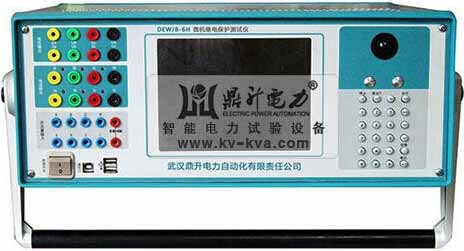

        DEWJB-6H微机继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。微机继电保护测试仪有8路开入和4路开出。开关量输入电路可兼容空接点和0～250V电位接点。电位方式时，0～6V为合，11～250V为分。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。微机继电保护测试仪采用高速数字控制处理器作为输出核心，软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。微机继电保护测试仪是继保工作者得心应手的好工具。
        如何检验谐波制动系数：
        ● 试验接线：
        接线方法１（高、低压侧同时加电流）：测试仪IA接高压侧A相，IB接低压侧a相，高、低压侧的中性线短接后接测试仪IN。
        接线方法２（仅高压侧加电流）：测试仪IA接高压侧A相，高压侧的中性线接测试仪IN。
        ● 试验方法：
        下面以接线方法2为例（仅高压侧加电流）：
        假设某变压器的二次谐波制动系数为20%。
        先在“参数”页面中选择“以基波的百分比表示”。然后在“谐波”页面中选中IA，设置基波幅值为2A，并在表格中设置2次谐波为25%（大于谐波制动系数为20%，使保护开始试验时不动作），如图所示：

        切换至“参数”页面，选择IA为变量，波形为“二次谐波”，并设幅值步长为1%，选择“手动变化”方式。设置好的参数如上图所示。开始试验，按步长逐步减小变量致保护动作。将动作时IA的二次谐波百分比值与整定的制动系数对照。

        更多DEWJB-6H微机继电保护测试仪的详细参数请访问：
        http://www.kv-kva.com/501/

微机继电保护测试仪如何设置变量参数？ 微机继电保护测试仪检验谐波制动系数如何接线？

更多技术问题请致电鼎升电力客户服务：400-6698-612，技术部：027-87180938，在线客服：

2239963269
注：如果您对所购买的产品需要做技术引导，您可与我司技术部联系，售后、保修、维修服务中心：/shfw.html
