DFDS-S电缆识别仪测试时该如何接线？

电力技术来源：产品技术部发布时间：2014-08-15 00:00:00 阅读量：1046 次

摘要：

DFDS-S电缆识别仪测试时该如何接线？，鼎升电力技术《DFDS-S电缆识别仪测试时该如何接线？》、使用方法及，DFDS-S电缆识别仪测试时该如何接线？来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        DFDS-S电缆识别仪是用于将某一特定电缆从一束电缆中识别出来的专用仪器。电缆识别仪是紧凑型仪器，装在铝合金箱内，由一个信号发生器，一个带传感器的接收机及连线构成。本电缆识别仪具有判别电缆准确 (定性及定量的双重判别) 、快速、操作简单、应用范围广等特点。电缆识别仪是目前国内同类仪器中技术最先进、性能最优越的新型仪器。由于有了方向及大小的双重判别使得该电缆识别仪的识别准确率达到了100%。它是一种轻小型、紧凑型、便携式仪器。电缆识别仪适用于各种类型的高低压动力电缆。

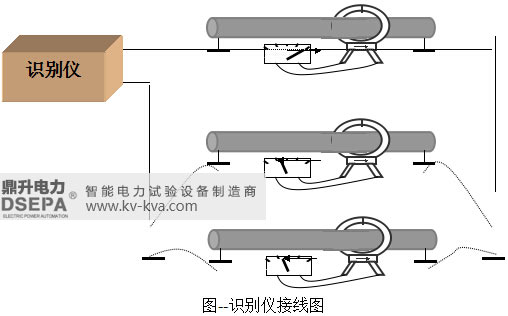

        DFDS-S电缆识别仪的接线图：
        电缆识别仪信号发生器由交流电源供电，它对已断电的、要识别的电缆加上固定周期单极性的直流脉冲。发生器输出线连在电缆芯线和接地点或地钉上，该电缆线铠装与大地断开，芯线在远端与接地点或地钉相连，该回路可传导脉冲电流，它可由识别仪上的表头读出，电流大小由环路电阻决定，环路电阻应尽可能小。识别仪接线图如下图所示。

        发射机与接收机开始正常工作后，传感器线圈中感应的电压在接收机表头中显示出来，表头指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向右偏并且摆幅较大，这根就是要找的电缆。所有其它电缆只流过返回电流，指针向左偏并且摆幅极小。接收机上的输出调节旋钮可调整信号强度。

        更多DFDS-S电缆识别仪的详细参数请访问：
        http://www.kv-kva.com/606/

DFDS-S电缆识别仪的工作方法 DFDS-S电缆识别仪该如何校准？
