10kV/25MW水轮发电机交流耐压谐振升压装置

返回 打印

电力技术来源：产品技术部  发布时间：2015-12-24 00:00:00   阅读量：653 次 内容关键词：串联谐振 谐振升压装置
一、  串联谐振试验对象
10kV/25MW水轮发电机，单相对地电容量≤0.3 μF，最高试验电压25kV。
二、  系统主要技术参数及功能
Ø  额定容量：75kVA；
Ø  额定电压：25kV；
Ø  额定电流：3A；
Ø  工作频率：工频50Hz；
Ø  输出电压波形畸变率：≤0.5%；
Ø  允许连续工作时间：额定负载下5min；
Ø  额定负载下连续运行1min后温升≤65K；
Ø  装置自身品质因数：Q≥40；
Ø  系统测量精度：有效值1.5级；
Ø  输入电源：三相380V电压，频率为50Hz；
Ø  对被试品具有过流、过压及试品闪络保护；
Ø  环境温度：－150C ～40 0C，相对湿度：≤90%RH，海拔高度≤1500米；
三、  串联谐振标准
GB10229-88              《电抗器》
GB1094　　　　　　　　  《电力变压器》
GB50150-2006　　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996           《电力设备预防性试验规程》
GB1094.1-GB1094.6-96    《外壳防护等级》
GB2900　　　　　　　　  《电工名词术语》
GB/T16927.1～2-1997　　 《高电压试验技术》
四、  试验电源及L、Cx关系表

交流工频耐压试验：采用串联谐振试验装置做发电机交流耐压试验；
五、  串联谐振参数
1.  激励变压器YDJ-12kVA/4kV/0.4kV                     1台
Ø  额定容量：12kVA；
Ø  输入电压：400V，单相；
Ø  输出电压：4kV
Ø  结    构：干式
Ø  重    量：约70kg；
Ø  额定运行1分钟后线圈对空气温升：≤65K;
2.  调压器MSDC-12kVA/380V/0～430V                1台
Ø  额定容量：12kVA；
Ø  输入电压：380V，单相；
Ø  输出电压：0～430V，单相；
Ø  重    量：约60Kg；
3.  谐振操作台ZX-（L）-12kVA/380V                1台
Ø  额定容量：12kVA；
Ø  输入电压：380V；
Ø  输出电压：0～420V；
Ø  保护功能：零位、过流、过压及试品闪络保护；
Ø  重    量：约30kg；
4.  可调电抗器DAXZ-GP -75kVA/25kV            1台
Ø  额定容量：75kVA；
Ø  额定电压：25kV；
Ø  额定电流：3A；
Ø  可调电感量：34～85H；
Ø  品质因数：Q≥40；
Ø  结    构：干式、带铁芯可调式；
Ø  重    量：约100Kg ；
5.  分压器FRC-30kV                             1台
Ø  额定电压：30kV；
Ø  测量精度：交流有效值1.5级；
Ø  介质损耗：tgσ≤0.5%；
Ø  分压 比：1000：1，分压比误差：≤1.0%；
Ø  重    量：约8kg；
Ø  结　　构：铝合金外包装。

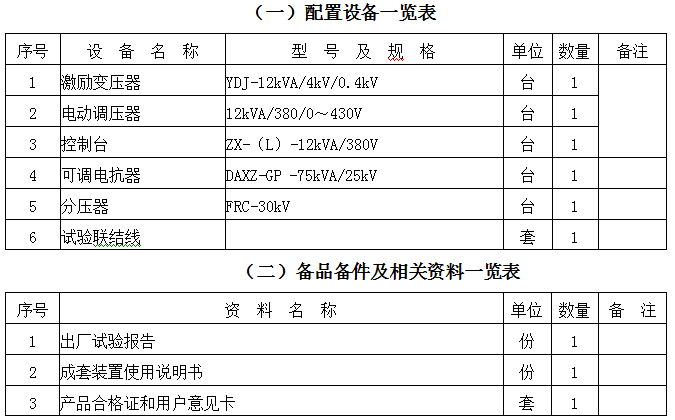

六、  供货清单一览表

七、  装置主要特点及功能
1、反击过电压和传递过电压保护：本装置以妥善的接线方式、完善的保  护环节和能量的逐级吸收，防止反击过电压和传递过电压的侵害。经过多年的现场实践证明，试品在闪络或击穿时，可避免成套试验装置和在场试验人员不受过电压的侵害和威胁。同时也可避免被试品的故障点在闪络或击穿后不扩大损伤。
2、体积小，重量轻，安装、搬运方便，接线简单，非常适合现场使用人员的操作。
3、调感谐振装置的主要功能有：
Ø  电抗器铁芯间隙直读功能：
本装置在电抗器上安装了间隙观察孔，可直接读出铁芯的间隙，以指导操作，另外还安装了间隙限位开关及指示。
Ø  耐压时间到自动降压功能：
耐压计时采用数显计时器。且当到达耐压时间时，系统会自动降压。
Ø  零位合闸、零起升压功能：
具有零位限位功能，如果调压器不在零位，高压输出按钮无法合上，保证系统是从零起升压。
Ø  过流保护功能：
系统装有电磁式过流继电器，此继电器抗干扰能力强，动作迅速，避免试品不受过流的损伤。
Ø  过压及被试品闪络保护功能：
本装置装用电子式过压闪络保护板，避免试品不受过压和闪络的侵害，且动作迅速。
Ø  各试验数据实时监测功能：
可以对高压侧电压电流和低压侧的电压电流进行监测，可以更直观地了解试验情况。
八、摘要
方案型号：DAXZ-GP-75kVA/25kV
方案名称：调感式串联谐振试验装置
参考标准：GB50150-2006,DL/T849.6-2004
生产厂家：武汉鼎升电力自动化有限责任公司
