局部放电试验设备的选择要求



局放仪原理

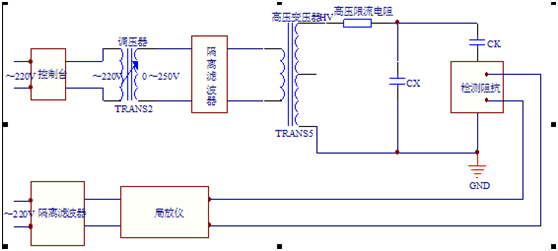

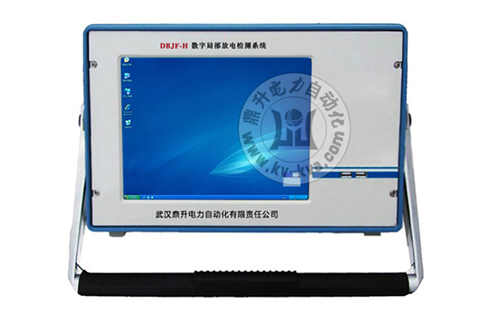

DBJF-H 局部放电测试仪采用的是目前最广泛的脉冲电流检测方法。原理是：试品产生一次局部放电时，试品Cx两端产生一个瞬时变化Δu，经过一耦合电容Ck耦合到检测阻抗Zm，回路中会产生一脉冲电流I，如下图示。将此脉冲电流I流经检测阻抗产生的脉冲电压进行采集、放大和显示处理，就可测定局部放电的视在放电量等参数。脉冲电流法主要利用局部放电信号频谱中的较低频部分，一般为数 kHz到数百 kHz，以避免无线电干扰。

试品放电处的真实局部放电量是不能直接测量的。只能测出其视在放电量q。局部放电测试仪是测量试品的视在放电量，用校准脉冲发生器在试品两端瞬时注入一定电荷量，使试品两端电压的变化和由局部放电本身引起的端电压的变化相同，此注入量即为局部放电的视在电荷量，用pC表示。放电脉冲显示在测量仪器的示波屏上的椭圆基线上，测试仪器的扫描频率应与试验电源的频率相同。

试验设备的选择要求

试验变压器作为局部放电试验升压用的，除高压侧输出电压电流应满足试验要求外，还要求试验变压器自身的局部放电量要很小，一般要求小于或等于5pC，通常我们称为无放电试验变压器。

耦合电容器主要是用来提供局部放电高频脉冲电流的闭合电路，串接测量阻抗以抽取放电信号。电压等级应满足局放要求，Ck自身的放电量要求很小，一般要求小于或等于5pC，通常称为无局放耦合电容器。

以上是“局部放电试验设备的选择要求”的相关内容，作为DBJF-H局部放电测试仪的生产厂家有关局部放电试验技术疑问可致电鼎升电力。
